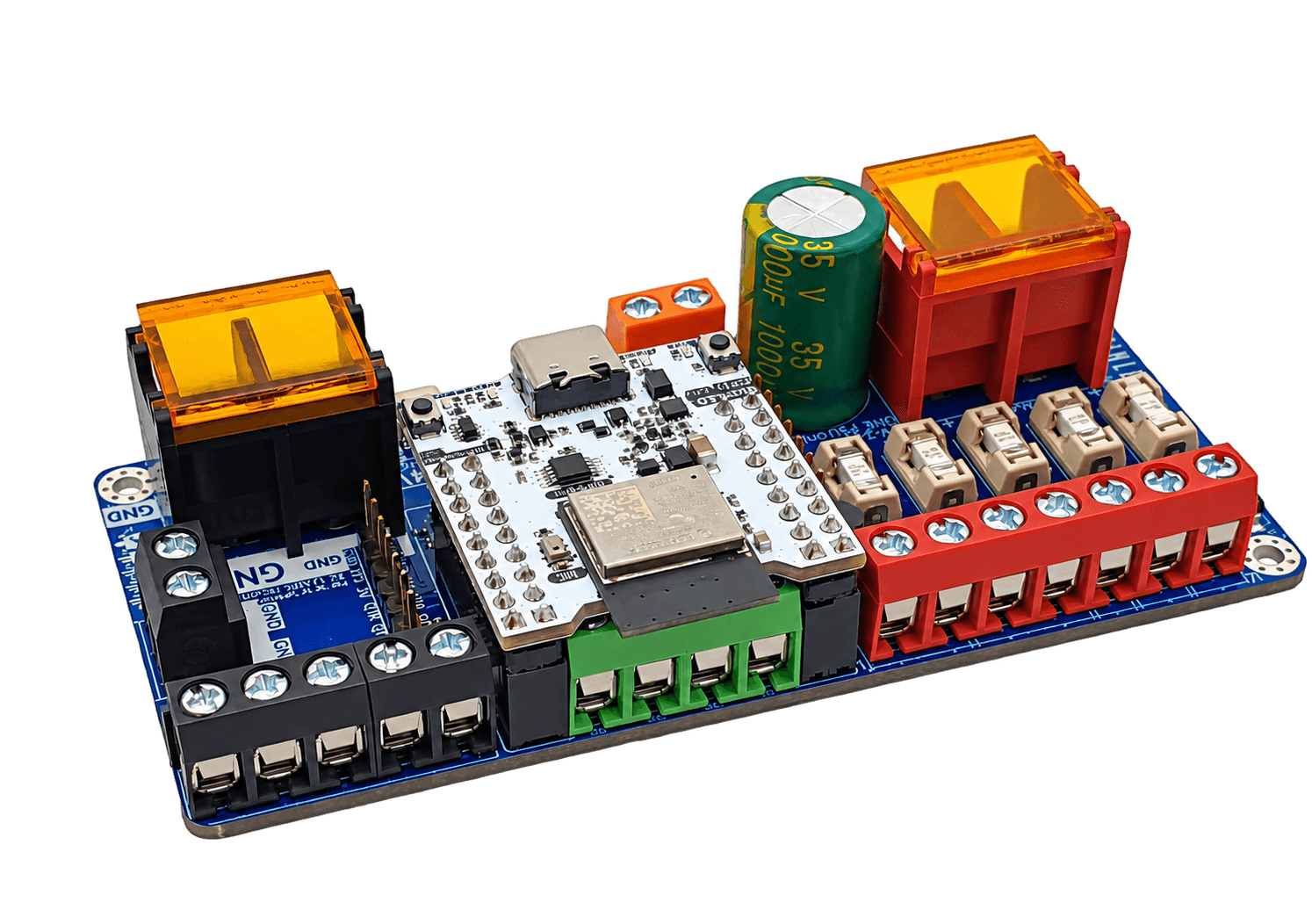

QuinLED Dig-Quad v4 – intern WiFi-antenne

QuinLED Dig-Quad v4 er en kontroller for adresserbare LED-installasjoner på 5–24V. Fire datautganger gjør den egnet til oppsett der én eller to utganger ikke er nok, som en medievegg, en trapp delt i seksjoner eller flere separate lysstrekk.

Denne utgaven har en QuinLED-ESP32-modul med intern WiFi-antenne. Modulen har 8 MB flashminne og 2 MB PSRAM.

Alle fire datautgangene har nivåtilpasning og ESD-beskyttelse. Den innebygde digitale PDM-mikrofonen gir mulighet for lydreaktive effekter uten en separat mikrofon, mens I²C-tilkoblingen gir mulighet for kompatible utvidelser.

Dig-Quad v4 håndterer opptil 30 A kontinuerlig samlet strøm, med en oppgitt toppbelastning på 50 A. Kortet har fargekodede inngangsterminaler for høy strøm og fem SMD-sikringer. Problemet med 24 V-drift fra tidligere revisjoner er rettet i v4.

En 5 V-styreutgang kan brukes med et eksternt relé eller en egnet lastbryter, for eksempel for å slå av en strømforsyning eller vifte sammen med belysningen. Kortet burde monteres i egen kapsling.

Nøkkelfunksjoner

• Fire datautganger med nivåtilpasning og ESD-beskyttelse
• WiFi med intern antenne
• Innebygd digital mikrofon for lydreaktive effekter
• Støtter 5–24V
• Opptil 30 A kontinuerlig samlet strøm
• Fargekodede inngangsterminaler for høy strøm
• 5 V-styreutgang for eksternt relé eller lastbryter
• Fem SMD-sikringer
• I²C-tilkobling for utvidelser

Spesifikasjoner

• Modell: QuinLED Dig-Quad v4
• Revisjon: v4r1
• Datautganger: 4
• Datautgangenes egenskaper: Nivåtilpasning og ESD-beskyttelse
• Reléstyring: 5 V-styresignal, delt med Q1
• Inngangsspenning: 5–24V
• Maksimal kontinuerlig strøm: 30 A totalt gjennom kortet
• Oppgitt toppbelastning: 50 A totalt gjennom kortet
• Kontrollermodul: QuinLED-ESP32
• Flashminne: 8 MB
• PSRAM: 2 MB
• Trådløs tilkobling: WiFi og Bluetooth
• Antenne: Intern WiFi-antenne
• Mikrofon: Innebygd digital PDM-mikrofon
• Utvidelsestilkobling: I²C via Stemma QT / JST-SH med 1,0 mm kontaktavstand
• Sikringer: 5 × SMD 2410, fordelt på 2 × 10 A og 3 × 5 A
• Inngangsterminaler: Fargekodede, beregnet for høy strøm

Godt å vite

• Kortet burde monteres i egen kapsling
• Strømgrensene gjelder samlet for kortet, ikke per utgang eller terminal
• Toppbelastningen på 50 A er ikke en verdi for kontinuerlig drift
• Strømforsyningens spenning må samsvare med LED-enes spenning
• Reléstyresignalet er delt med Q1 og er ikke en innebygd relékontakt
• Ved sikringsbytte brukes SMD 2410 med riktig strømverdi for den aktuelle sikringsplassen
• Dig-Octa-systemet er et modulært alternativ med opptil åtte datakanaler og 100 A strømkapasitet, avhengig av valgte kort
