QuinLED Dig-Octa Brainboard-32-8L v4
QuinLED Dig-Octa Brainboard v4 er kontrollerdelen i det modulære Dig-Octa-systemet. Åtte datautganger gjør den egnet til større adresserbare LED-installasjoner, som fasadebelysning, julebelysning eller flere LED-strekk i et verksted.
Brainboard monteres sammen med et Dig-Octa Powerboard som velges etter strømbehov og ønskede tilkoblinger. Kortet er kompatibelt med alle Dig-Octa Powerboard, inkludert eksisterende utgaver. Det støtter 5–24V, eller 24–48V sammen med Power-5HV.
Alle åtte datautgangene er beskyttet mot ESD og overspenning. Problemet med 24 V-drift fra tidligere revisjoner er rettet i v4. En dedikert 5 V-styreutgang kan brukes med et eksternt relé eller en egnet lastbryter.
Kontrolleren har Ethernet og WiFi på 2,4 GHz. Den innebygde digitale PDM-mikrofonen gir mulighet for lydreaktive effekter og kan deaktiveres med en jumper.
ESP32-prosessoren har 16 MB flashminne, og en microSD-kortplass gir mulighet for lokal lagring. QEXP, I²C og en kontakt for tilleggskort gir mulighet for utvidelser. Kortet burde monteres i egen kapsling sammen med Powerboard.
Nøkkelfunksjoner
- Åtte datautganger med ESD- og overspenningsbeskyttelse
- Ethernet og WiFi på 2,4 GHz
- Innebygd digital mikrofon for lydreaktive effekter
- Dedikert 5 V-styreutgang for eksternt relé eller lastbryter
- ESP32 med 16 MB flashminne
- microSD-kortplass
- QEXP, I²C og kontakt for tilleggskort
- Kompatibel med alle Dig-Octa Powerboard
- Seks lags kretskort
Spesifikasjoner
- Modell: QuinLED Dig-Octa Brainboard v4
- Revisjon: v4r1
- Produkttype: Kontrollerkort for adresserbare LED-er
- Datautganger: 8
- Utgangsbeskyttelse: ESD og overspenning
- Reléstyring: Dedikert 5 V-styresignal
- Inngangsspenning: 5–24V, eller 24–48V med Power-5HV
- Prosessor: ESP32
- Flashminne: 16 MB
- PSRAM: Ingen
- Nettverkstilkobling: Ethernet og WiFi på 2,4 GHz
- Lagring: microSD-kortplass med jumper for strømtilførsel
- Mikrofon: Innebygd digital PDM-mikrofon, kan deaktiveres med jumper
- Utvidelsestilkoblinger: QEXP, I²C og kontakt for tilleggskort
- I²C-kontakt: Stemma QT / JST-SH med 1,0 mm kontaktavstand
- Kretskort: 6 lag
- Kompatibilitet: Alle Dig-Octa Powerboard, inkludert eksisterende utgaver
Godt å vite
- Brainboard håndterer styring og datasignaler, mens Powerboard håndterer strømfordelingen
- Velg Powerboard etter installasjonens spenning, strømbehov og ønskede tilkoblinger
- Drift over 24 V krever Power-5HV
- Strømforsyningens spenning må samsvare med LED-enes spenning
- Reléutgangen er et styresignal og er ikke en innebygd relékontakt
- Mikrofonen kan deaktiveres med jumper
- Kortet burde monteres i egen kapsling sammen med Powerboard
Snart på lager — få beskjed på e-post så snart den er tilbake, i stedet for å bestille nå.
Ingen anmeldelser ennå — bli den første til å dele din erfaring.
QuinLED Dig-Octa Power-5 er et strømfordelingskort for LED-installasjoner på 5–24V, med kapasitet på opptil 50 A totalt. Pluggbare kontakter forenkler tilkobling og vedlikehold, og kortet kombineres med et Dig-Octa Brainboard for styring av belysningen.
QuinLED Dig-Octa Power-5HV er et strømfordelingskort for adresserbare LED-installasjoner med spenning opptil 48 V og samlet strømkapasitet på opptil 30 A. Kortet har pluggbare kontakter og kombineres med et Dig-Octa Brainboard for styring av belysningen.

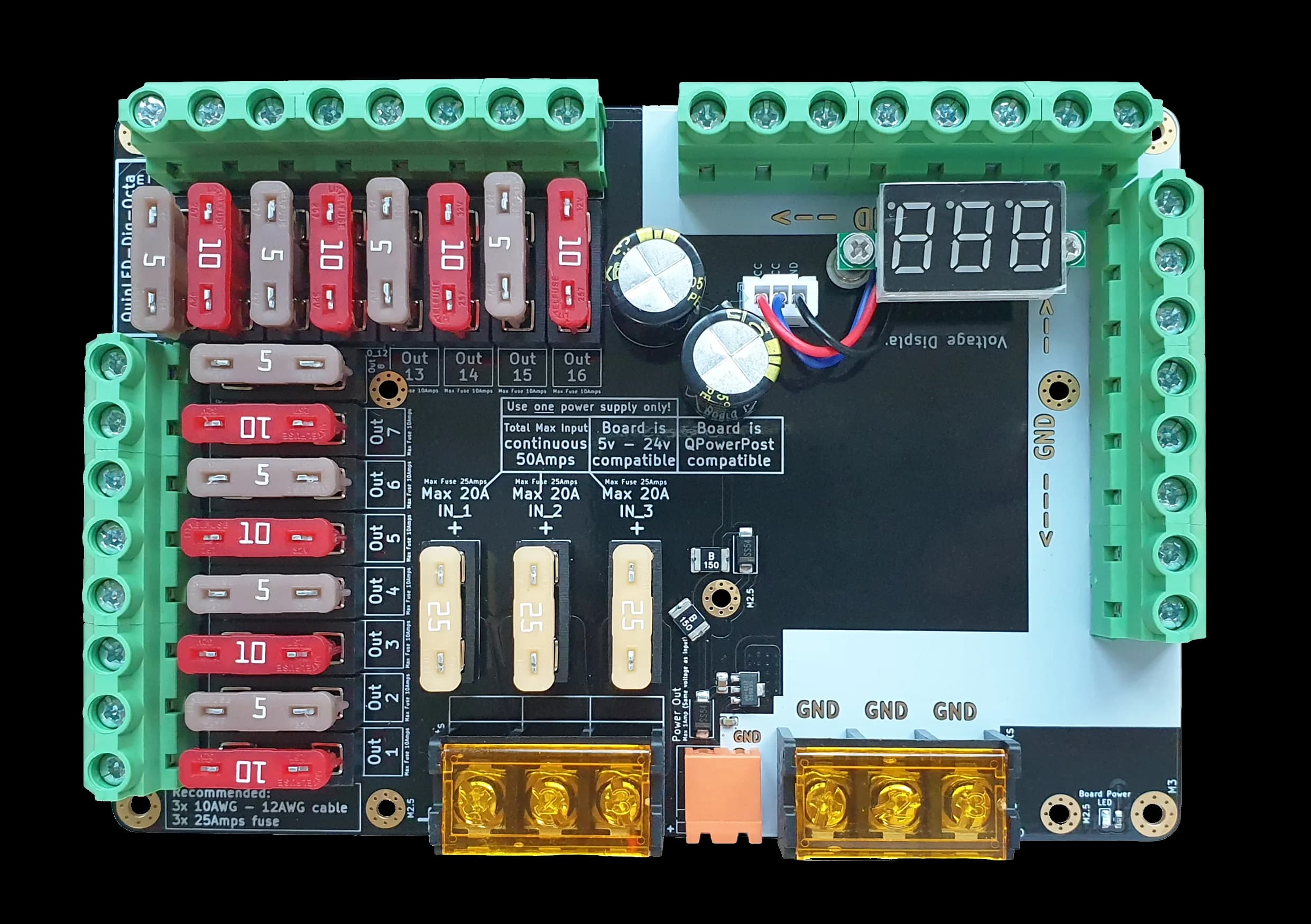

QuinLED Dig-Octa Power-7 er et strømfordelingskort for LED-installasjoner på 5–24V, med samlet strømkapasitet på opptil 50 A. Skruterminalene holder ledningene fast og passer til permanente installasjoner sammen med et Dig-Octa Brainboard.
